前言

  樹木年代學發展至今，已形成了一套比較完備的基本理論和分析方法。森林生態、森林火災、歷史時期氣候、大氣污染、考古、火山爆發、地震、洪水發生頻率等十幾個方面的研究也發展起來。為適應不同的研究目的，分析手段多樣化，年輪的寬度測量，密度測量，元素分析等新技術和新方法可以從樹木樣品中提取更多有用的信息，使得相關領域研究內容更加豐富。

  年輪元素分析儀是一款高端的測量分析設備，在世界上首次同時采用了XRF和X-射線成像技術，可用于木材、湖海沉積物、堆積物、泥炭等樣品的濃度和元素分析?？蓽y量的元素有Al、Si、S、Cl、K、Ca、Cr、Mn、Fe、Cu、Zn、As、Hg、Pb等，其中許多可測至痕量水平以下，對靈敏度和分辨率要求較高的研究尤其適合。



原理

  系統采用X-射線成像和XRF（X-射線熒光）技術，獲得樣品高分辨率的數碼圖像。利用X-射線成像技術得到樣品的密度圖像，用于樣品的密度分析；采用XRF技術得到樣品多種元素分布圖像。然后利用系統軟件對所得圖像信息進行分析。

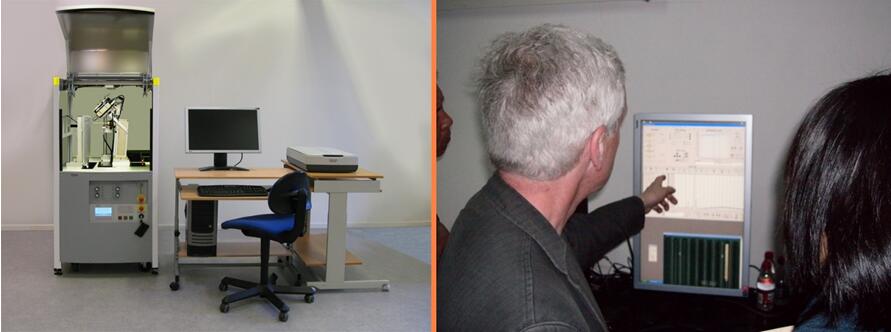

上圖左為儀器實物照片，右為廠家在現場進行培訓



應用方向

l古氣候?qū)W

l林業研究

l環境取證

l生態學和人類歷史研究

l木制品



系統特點

l結合了X-射線成像與XRF元素分析

l可得高精度的樣品密度圖像和元素曲線

l利用XRF分實現多種元素的分析

l可分析不同類型、形狀、尺寸和厚度的樣品，可以是樹木生長錐取下的樹木樣品，也可是片狀、塊狀樣品或圓形沉積物樣品等，樣品準備和前處理簡單

l自動進行多樣品分析

lX-射線成像的信息以數字化方式儲存，結果可即時顯示。



軟件特點

l用戶可選擇分析區域、分辨率以及掃描時間

l批量操作功能支持無人值守下的批量測量

l可得多種元素的密度曲線（使用XRF功能）

l簡化分析過程，通過參數設置控制整個分析過程

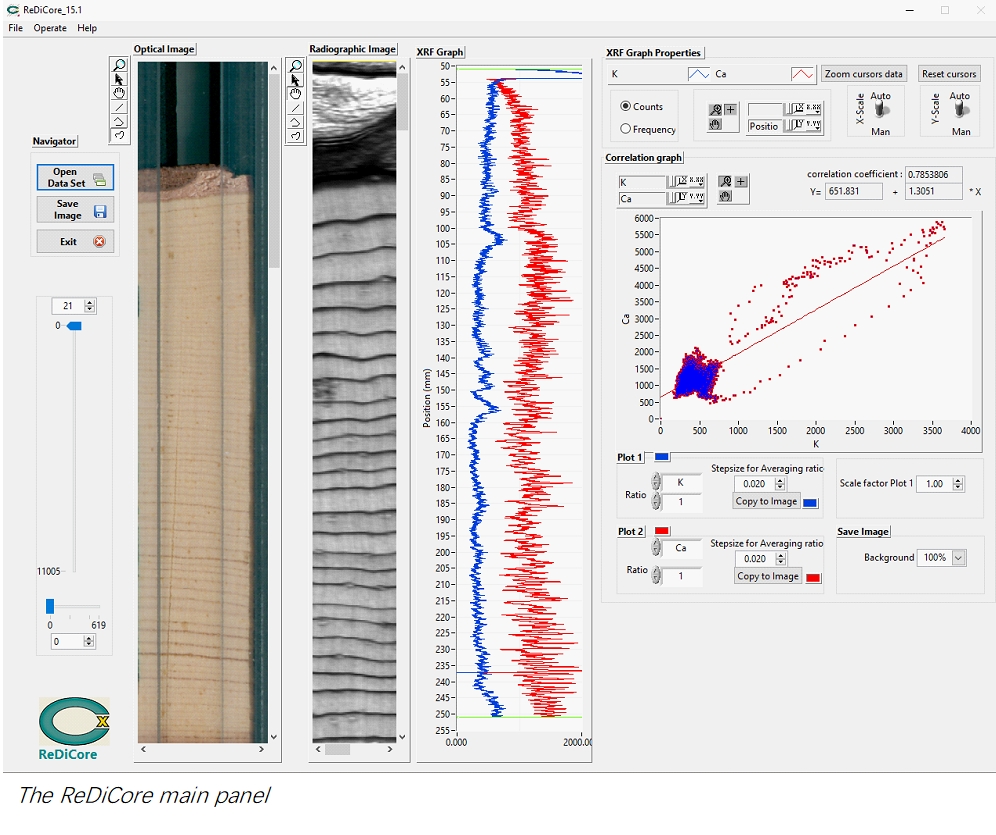

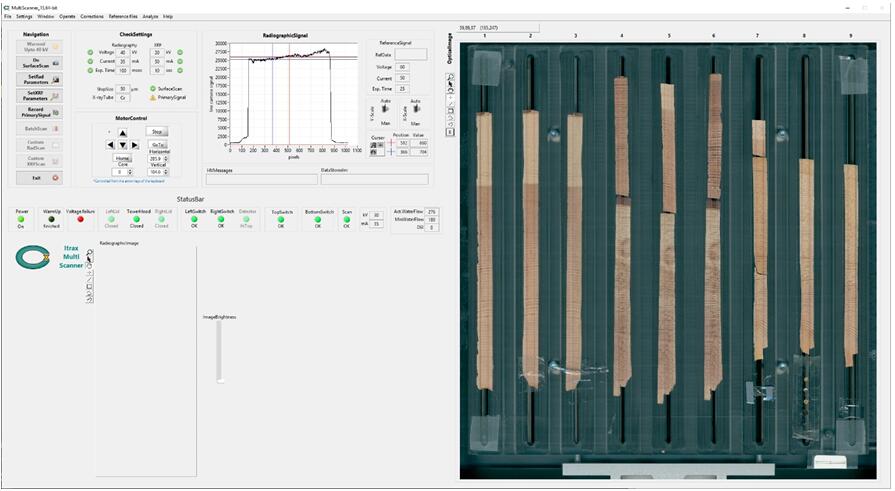

上圖左為軟件操作界面，右為樣品槽及待分析的年輪樣芯





系統組成

n年輪元素分析主機（選配XRF元素分析模塊）

2X-射線發生器

2X-射線檢測器

2標準LFF型X光顯像管

2Polyflat^TM扁平X光束光學系統

2X光束調節器

2樣品槽

2密度校準塑料楔

2控制及操作臺

n平板掃描儀

n冷卻系統

n計算機

nUPS電源

n軟件

n用戶手冊



技術指標

1)測量原理：X-射線熒光分析和數字X-射線成像技術。

2)X 射線發生器：60 kV，55 mA，最大功率3.3 kW。

3)射線管：一個標準的LFF型X光射線管（Cr）。最大功率工作壽命2000h，功率降低壽命延長。當使用鉻管進行木材密度分析時，樣品厚度范圍為1~10mm，較厚的樣品(最厚50 mm )，通常選擇Mo管，這需要另一種類型的X-射線成像感應器。

4)光學系統：Polyflat^TM 專利 技術，Polyflat^TM 扁平X光束光學系統，用于局部區域的快速測量，測量點面積為50微米×20毫米， X-射線圖像的分辨率達10x20微米，寬15~20mm（根據軟件設置），通過軟件組合片段圖片可得到寬度大于20mm的圖像。使用這種光束的XRF，水平方向的分辨率為50微米，垂直方向的分辨率為2mm。

5)X光束調節器：X光束調節器可使X-射線圖像在水平方向的分辨率達10微米。

6)控制臺：一個300x200mm X/Y可移動電腦控制臺，掃描點長2.5微米，重現性好。

7)樣品槽：最多放9個長280mm，寬7~12mm的木條樣品。樣品槽可拿出。其他類型的樣品槽根據需要可訂購。

8)X-射線檢測器：線性排列感應元件，其測量所得圖像的格式為16 bits。包含控制、操作及數據采集所需的硬件和軟件。適于厚度不超過15mm木材類樣品的測量。

9)密度校準塑料楔：用于密度校準，位于樣品固定槽上方。

10)操作臺：780×800×1600mm（長×寬×高），用于放置上面提到的所有原件。測量區用一塊含鉛透明板遮擋，用于防塵，防X-射線泄露。操作臺內置安全控制系統，打開瞬間，X-射線會自動關閉。

11)掃描儀：一個平板掃描儀，用于測量前，條形樣品槽內樣品的掃描。

12)冷卻裝置：冷卻水泵。

13)電源：建議配置UPS。

14)重量：250kg。



應用案例一

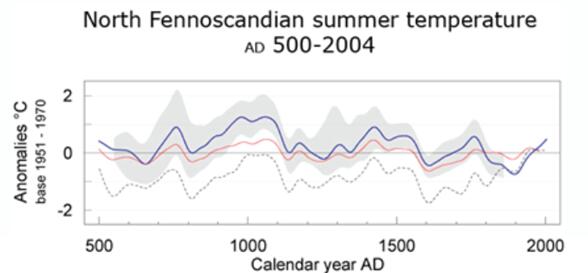

該圖顯示了過去1500年Fennoscandian北部夏季氣溫基于Multiscanner的數據的氣候重建，與該時期的儀器溫度數據的相關性為0.84，Dr. H Grudd, Dendrolab, Stockholm, Sweden



應用案例二

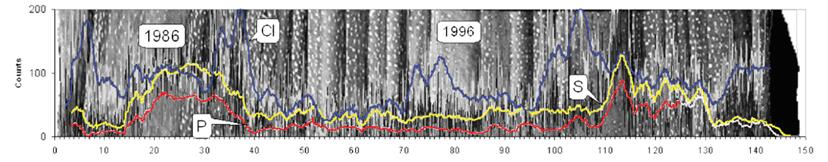

該圖顯示了樹輪樣品的放射線圖像，覆蓋在放射線圖像上的為三個圖表，顯示該樣品上的硫（黃色），磷（紅色）和氯（藍色）分布變化，這些數據被用作環境取證中與時間相關的污染記錄，Dr C. Balouet, Environment International, Orrouy, France, and H. Grudd, Dendrolab, Stockholm, Sweden



產地：瑞典



選配技術方案

l可選配高光譜技術產品進行年輪密度及化學組分分析

l可選配EMS氣象站進行樣點環境因子監測

l可選配EcoDrone?無人機遙感平臺進行大尺度樣地調查

l可選配Vertex IV手持式樹高測量儀

l可選配Haglof樹木生長錐

l可選配IML系列樹木針測儀



部分參考文獻列表

1.Kaiser, K. et al. A submerged pine forest from the early Holocene in the Mecklenburg Lake District, northern Germany. Boreas 47, 910–925 (2018).

2.Kaiser 等。 - 2018 - A submerged pine forest from the early Holocene in.pdf.

3.Kaczka, R. J. et al. Different maximum latewood density and blue intensity measurements techniques reveal similar results. Dendrochronologia 49, 94–101 (2018).

4.Kaczka 等。 - 2018 - Different maximum latewood density and blue intens.pdf.

5.Moreno-Fernández, D., Hevia, A., Majada, J. & Ca?ellas, I. Do Common Silvicultural Treatments Affect Wood Density of Mediterranean Montane Pines? Forests 9, 80 (2018).

6.Moreno-Fernández 等。 - 2018 - Do Common Silvicultural Treatments Affect Wood Den.pdf.

7.Hallingb?ck, H. R. et al. Optimal timing of early genetic selection for sawn timber traits in Picea abies. European Journal of Forest Research 137, 553–564 (2018).

8.Hallingb?ck 等。 - 2018 - Optimal timing of early genetic selection for sawn.pdf.

9.Bloemsma 等。 - 2018 - Practical guidelines and recent advances in the It.pdf.

10.Hevia, A. et al. Towards a better understanding of long-term wood-chemistry variations in old-growth forests: A case study on ancient Pinus uncinata trees from the Pyrenees. Science of The Total Environment 625, 220–232 (2018).

11.Levkoev, E. et al. Differences in growth and wood density in clones and provenance hybrid clones of Norway spruce. Canadian Journal of Forest Research 47, 389–399 (2017).

12.Levkoev 等。 - 2017 - Differences in growth and wood density in clones a.pdf.

13.Benthien, J. T. & Ohlmeyer, M. Influence of face-to-core layer ratio and core layer resin content on the properties of density-decreased particleboards. European Journal of Wood and Wood Products 75, 55–62 (2017).

14.Luostarinen, K. et al. Relationships of wood anatomy with growth and wood density in three Norway spruce clones of Finnish origin. Canadian Journal of Forest Research 47, 1184–1192 (2017).

15.Luostarinen 等。 - 2017 - Relationships of wood anatomy with growth and wood.pdf.

16.Rydval, M. et al. Spatial reconstruction of Scottish summer temperatures from tree rings: SPATIAL RECONSTRUCTION OF SCOTTISH SUMMER TEMPERATURES. International Journal of Climatology 37, 1540–1556 (2017).

17.Rydval 等。 - 2017 - Spatial reconstruction of Scottish summer temperat.pdf.

18.Hevia, A. et al. Towards a better understanding of long-term wood-chemistry variations in old-growth forests: A case study on ancient Pinus uncinata trees from the Pyrenees. Science of The Total Environment 625, 220–232 (2018).

19.Jacquin, P., Longuetaud, F., Leban, J.-M. & Mothe, F. X-ray microdensitometry of wood: A review of existing principles and devices. Dendrochronologia 42, 42–50 (2017).
