FluorTron植物葉綠素熒光光譜成像分析系統基于高靈敏度視頻光譜成像傳感器技術、多通道調制智能LED光源技術及機器視覺葉綠素熒光成像技術，通過葉綠素熒光光譜成像和RedNIR光譜成像，對植物表型特別是光合生理表型進行非接觸、非損傷、數字化、可視化成像分析（可客戶定制高通量表型分析），用于植物表型分析、植物光合生理研究檢測、脅迫與抗性檢測與篩選等。主要技術特點：
- 高靈敏度葉綠素熒光動態及光譜成像分析，同時兼?zhèn)鋞ime-resolved和spectral-resolved葉綠素熒光分析功能，全面解析葉綠素熒光動態及其光譜特性，每一個參數都具備光譜指紋
- RedEdge-NIR光譜（紅邊-近紅外反射光）成像分析
- 可同時進行植物形態分析，如長度、寬度、投影面積（相對生物量）、凸包面積、圓度等

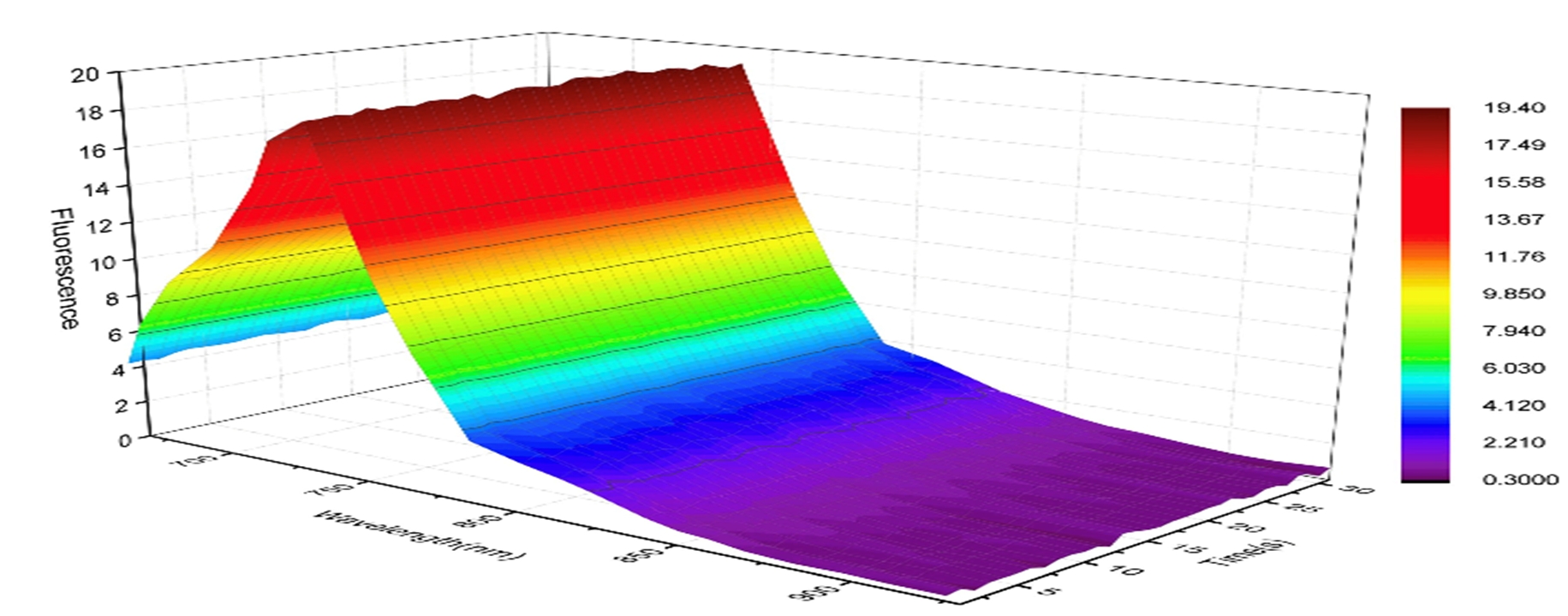

上左圖為番茄（DCMU處理樣品）葉綠素熒光動態光譜
主要技術指標：
- 葉綠素熒光光譜成像：包括紅色波段和遠紅波段如F668、F740、F686（紅色波段峰值）、F704、F720、F727、F739（遠紅波段峰值）、F760、F772等十幾個光譜波段葉綠素熒光
- 葉綠素熒光動態成像分析參數：Fo、Fm、Fp、Ft、Fs、Fm’、Fv/Fm（QYmax）、?F/Fm’（YPSII）、Fv/Fo、NPQ、Rfd、Y(NPQ)、Y(NO)、EXC、Fred/Ffr及其它光譜比值指數等
- 紅邊-近紅外光譜成像：665-960nm，24波段，波段寬（FWHM）10-15nm
- 反射光光譜成像分析參數：NDVI、RDVI、OSAVI、MSAVI、ZTM（紅邊指數）、NIRv、SR、MSR、EVI、GM、CI、R（紅度指數）等
- 成像面積：客戶定制
- AMS CMV2000 CMOS成像傳感器，分辨率2048x1088像素
- 數據抓取速度：≥100光譜立方/秒
- 形態參數：投影面積（相對生物量）、長度、寬度、長寬比、凸包面積、ROI面積、圓度等常見形態參數
- 像元大?。?µm
- 光學鏡頭：C口（C-mount）
- 光譜成像功耗：15W
- 激發光：藍色LED激發光源，可選配多激發光
- 模塊式結構，具備可擴展性，可擴展選配高光譜成像、Thermo-RGB紅外熱成像等
- 側面多功能高光譜成像（選配）：
- 高光譜成像：光譜范圍400-1000nm，光譜通道448，幀頻330fps，F(xiàn)OV 38度，信噪比600:1，具備MROI功能
- 多光譜成像：可自由選擇感興趣光譜波段，進行高靈敏度多光譜成像
- 空間分辨率：1024 x像素，具體依據植物高度范圍而定
- 可成像分析作物生化、生理指標、光利用效率、健康指數、覆蓋度、脅迫等近百種參數
- UV-MCF成像分析：可對植物紫外光激發熒光進行成像和光譜分析，包括葉綠素熒光成像及光譜分析、BGF藍綠熒光成像及光譜分析、相應光譜比值參數、熒光光譜分析、ROI分析等

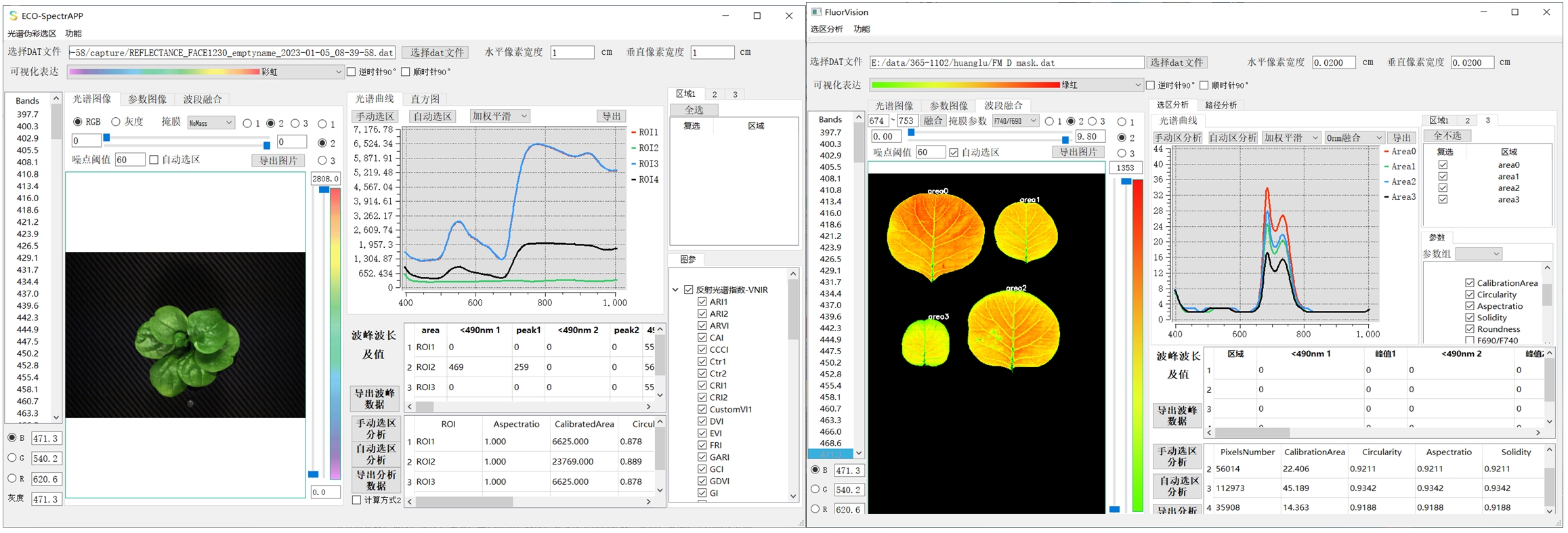

- SpectrAPP高光譜成像分析軟件及FluorVision高光譜熒光成像分析軟件，可進行光譜融合、ROI選區分析、面積校準、頻率直方圖、自動識別不同波段峰值并分析其比值等，近百種參數一鍵分析
- 葉面積指數參數/結構指數：NDVI、RDVI、MSR、SAVI、MSAVI、TVI、MCARI、MTVI、EVI等
- 色素指數（包括葉綠素指數、胡蘿卜素指數、花青素指數等）：VOG1、VOG2、VOG3、GM1、GM2、TCARI、CI、CCCI、TCARI/OSAVI、SRPI、NPQI、NPCI、CTRI、CAR、CRI550、CRI700、CRI550_515、CRI700_515、DCabCxc、DNIRCabCxc、SIPI、PSSRa、PSSRb、PSSRc、PSNDc、ARI等
- 葉黃素循環色素指數：PRI570、PRI515、PRIm1、PRIm2、PRIm3、PRIm4、PRIn、CI等
- 顏色指數：包括紅度指數、綠度指數、蘭度指數、比值指數等，可區分100多種顏色波段
- 生理生態指數：包括健康指數HI、衰老指數PSRI、葉綠素熒光指數CUR等
- 光合物候指數：CCI、NIRv、?PRI等
- N素指數：DCNI、TCARI1510、MCARI1510、GnyLi、NDNI、NRI1510、N870,1450、N850,1510等（除DCNI外，其它需要選配900-1700nm高光譜）
- 水分指數
- 一階導數、二階導數
- 高光譜熒光指數：Fb、Fg、F685、F740、F685/F740（反應植物脅迫）、F735/F700（反應葉綠素含量）、Fb/F685、Fb/F740、Fg/F685、Fg/F740、頻率直方圖、截面分析等
應用案例——番茄DCMU實驗：

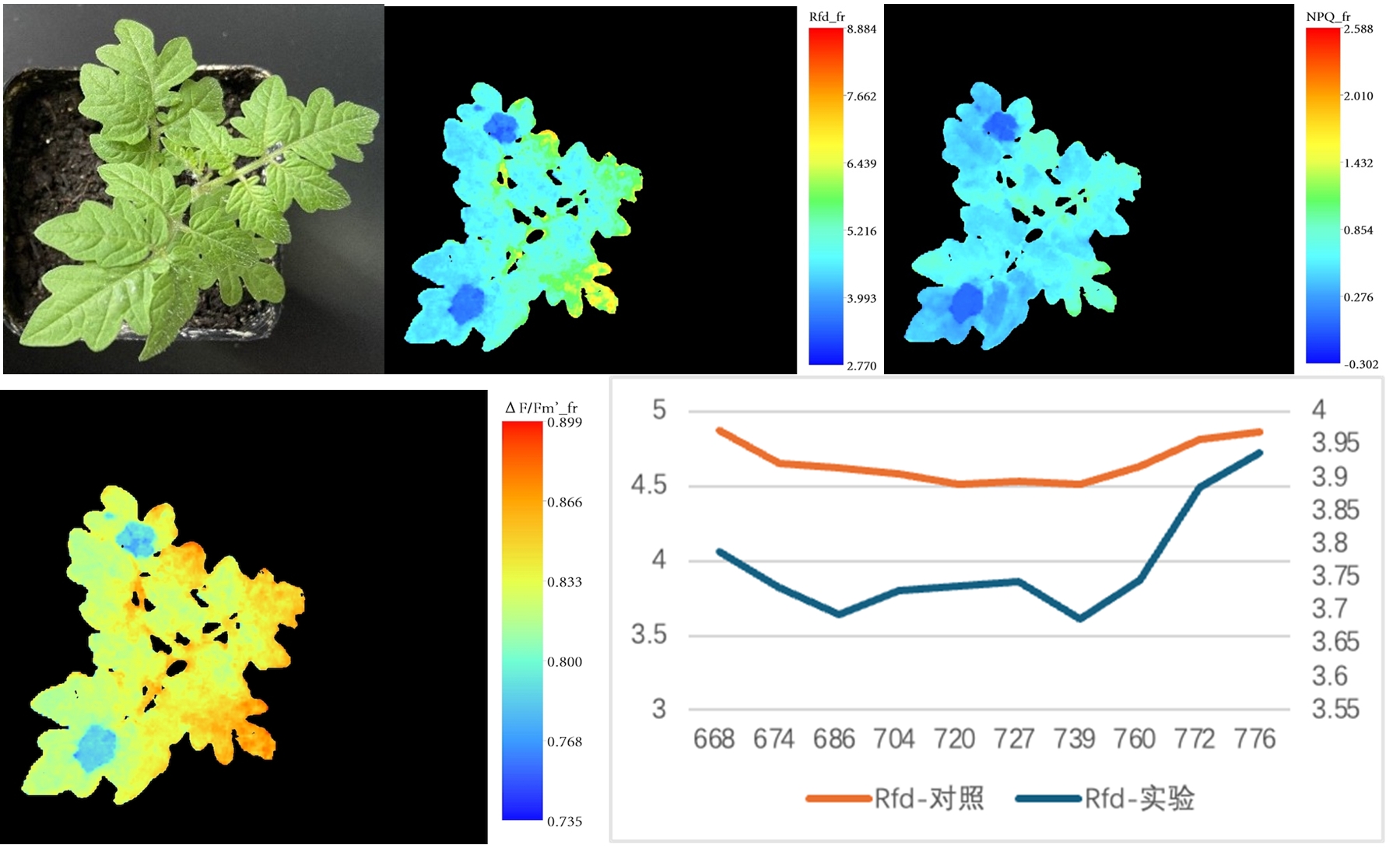

上圖自左至右依次為：DCMU處理后的番茄苗、Rfd、NPQ；下左圖為有效光量子產量YPSII（?F/Fm’），下右圖為施藥區域（熒光參數圖中2個深藍色斑點區域，選取旁邊同等大小區域作為對照區域）及對照區域的Rfd光譜響應
