FluorCam臺式植物多光譜熒光成像系統

——植物表型與生理生態實驗研究應用最廣的儀器技術



PSI公司首席科學家Nedbal教授與公司總裁Trtilek博士等首次將PAM葉綠素?zé)晒饧夹g(shù)與CCD技術結合在一起，于1996年在世界上成功研制生產出FluorCam葉綠素?zé)晒獬上裣到y(tǒng)（Heck等，1999；Nedbal等，2000；Govindjee and Nedbal, 2000）。FluorCam葉綠素?zé)晒獬上窦夹g(shù)成為上世紀90年代葉綠素?zé)晒饧夹g(shù)的重要突破，使科學家們對光合作用與葉綠素?zé)晒獾难芯恳幌伦舆M(jìn)入二維世界和顯微世界。目前PSI公司已成為世界上最權威、使用最廣、種類最全面、發表論文最多的葉綠素?zé)晒獬上駥I(yè)生產廠商。

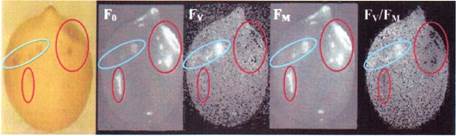

上左圖為上世紀90年代Nedbal等設計的FluorCam葉綠素?zé)晒獬上窦夹g(shù)（Photosynthesis Research, 66: 3-12, 2000），右圖為檸檬彩色圖及葉綠素?zé)晒獬上駡D（Photosynthetica, 38: 571-579, 2000）

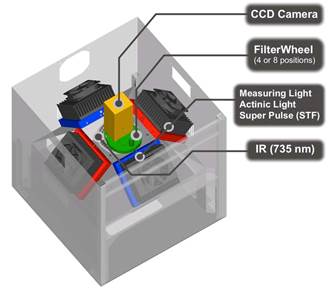

FluorCam臺式植物多光譜熒光成像系統是一款高度集成、高度創新、使用方便、應用廣泛的高端植物活體成像技術設備，高靈敏度CCD鏡頭、4個固定的LED光源板及控制系統等集成于一個暗適應操作箱內（還可根據需求選配第五個光源板置于頂部），植物樣品放置在暗適應操作箱內的隔板上，隔板7級高度可調；光源由高穩定性供電單元提供電源，4個高能、高穩定性LED光源板均一性照在植物樣品上，成像面積可達13×13 cm；控制系統通過USB與計算機相聯，并通過FluorCam軟件程序控制和采集分析數據。適用于植物葉片及果實等其它植物組織、整株植物或培養的多株植物、苔蘚地衣等低等植物、藻類等，廣泛應用于植物包括藻類光合生理生態、植物逆境脅迫生理與易感性、氣孔功能、植物環境如土壤重金屬污染響應與生物檢測、植物抗性檢測與篩選、作物育種、Phenotyping等研究。





主要功能特點:

·         系統集成于暗適應操作箱內，操作簡便、便于移動，既可在實驗室內也可在室外進行暗適應成像測量分析

·         高靈敏度CCD鏡頭，時間分辨率達50張每秒，快速捕捉葉綠素?zé)晒馑沧?，成像面積達13x13cm

·         是世界上唯一可進行OJIP快速熒光動力學成像分析的高端葉綠素?zé)晒饧夹g(shù)設備，可得到OJIP快速葉綠素?zé)晒鈩?dòng)態曲線及Mo（OJIP曲線初始斜率）、OJIP固定面積、Sm（對關閉所有光反應中心所需能量的量度）、QY、PI（Performance Index）等20多個參數





·         是世界上唯一可進行QA再氧化動力學成像分析的高端葉綠素?zé)晒饧夹g(shù)設備，可運行單周轉飽和光閃（STF）葉綠素?zé)晒庹T導動態，光強在100μs內可達到120,000 μmol(photons)/m2.s

·         具備功能最全的、可編輯的葉綠素?zé)晒鈱?shí)驗程序（Protocols），包括快照模式、Fv/Fm、Kautsky誘導效應、2個葉綠素?zé)晒獯銣绶治觯∟PQ）protocolas（2套定制給光方案）、LC光響應曲線、PAR吸收與NDVI成像分析、QA再氧化動力學分析（選配）、OJIP快速熒光動力學分析（選配）及GFP綠色熒光蛋白成像（選配）等

·         可進行自動重復成像測量分析，預設一個實驗程序（Protocols）、測量次數及間隔，系統將自動循環運行成像測量，并自動將數據按時間日期存入計算機（帶時間戳）；還可預設兩個實驗程序（Protocols）；比如使系統白天自動運行Fv/Fm，夜間自動運行NPQ分析等

·         具備雙色光化學光激發光源，標準配置為紅色和白色，可選配紅色與藍色等雙波段光化學光，雙色光化學光可按不同比例搭配使用，以便實驗不同光質對作物／植物的光合效益。

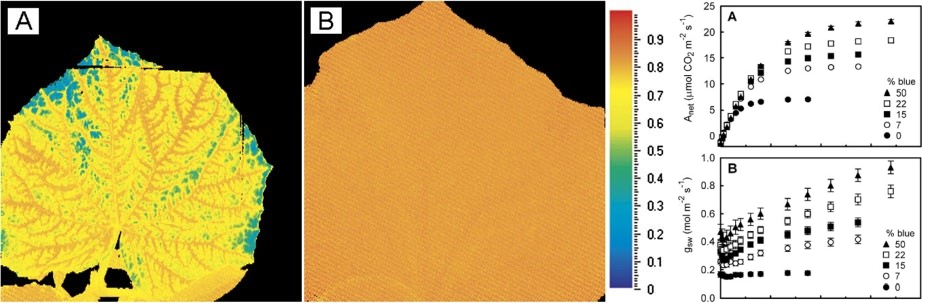

左圖A為100％紅色光源條件下黃瓜葉片的Fv/Fm，左圖B為30%藍色光源條件下黃瓜葉片的Fv/Fm；右上圖為光合作用強度隨光照強度（不同比例藍色光）的關系，右下圖為氣孔導度隨光照強度（不同比例藍色光）的關系



·         可運行葉綠素?zé)晒獬上?、多光譜熒光成像、GFP穩態熒光成像

·         可選配TetraCam彩色成像模塊，最大成像面積20x25cm，用于葉片或植物形態成像分析和葉綠素?zé)晒獬上駥?duì)比分析

·         可選配高光譜成像單元和紅外熱成像單元，植物性狀數字化、可視化，全面測量分析植物形態、光合效率、生化性狀、氣孔導度、脅迫與抗性等

·         可選配大型版移動式植物成像分析系統，成像面積35x35cm，可運行葉綠素?zé)晒獬上?、紅外熱成像及RGB成像分析



最新應用案例：

   Hendrik Kupper與Zuzana Benedikty等，在2019年2月出版的《Plant Physiology》，發表了Analysis of OJIP Chlorophyll Fluorescence Kinetics and QA Reoxidation Kinetics by Direct Fast Imaging，該研究首次采用超高速成像傳感器FluorCam臺式植物葉綠素?zé)晒獬上裣到y(tǒng)與FKM多光譜顯微熒光成像系統，成像速度可達4000fps@640x512，QA再氧化葉綠素?zé)晒鈩?dòng)力學成像測量單脈沖飽和光閃達150,000 μmol/m2.s1。





附：OJIP快速熒光動力學測定分析參數包括：

a) Fo：初始熒光或稱最小熒光，50μs時的熒光

b) Fj：2ms時的熒光

c) Fi：60ms時的熒光

d) P或Fm：最大熒光

e) Vj＝(Fj-Fo)/(Fm-Fo):j階熒光相對變量

f) Vi＝(Fi-Fo)/(Fm-Fo)：i階熒光相對變量

g) Mo＝TRo/RC-ETo/RC=4(F300-Fo)/(Fm-Fo)：熒光瞬變初始斜率，或稱OJIP曲線初始斜率

h) Area：OJIP曲線與Fm之間的面積，可稱為補償面積（complementary area）為了對不同樣品進行比較，Area需要標準化為：Sm＝Area/(Fm-Fo)，Sm是對關閉所有光反應中心所需能量的量度

i) Fix Area：OJIP固定面積，OJIP曲線40微妙時的F值至1秒時的F值下面的面積

j) Sm：標準化OJIP補償面積，反映QA還原多次周轉

k) Ss＝Vj/Mo：標準化OJ相補償面積，反映單周轉QA還原

l) N=Sm/Ss=Sm Mo(1/Vj)：OJIP QA還原周轉數量（between 0 and t_Fm）

m) Phi---_Po＝QY＝φpo＝TRo/ABS＝Fv/Fm，最大光量子產量，吸收光量子通量反應中心初始捕獲比率

n) Psi_o＝ψo(hù)＝ETo/TRo＝1-Vj，捕獲光量子通量中電子傳遞光量子通量比率

o) Phi_Eo＝φ_Eo=ETo/ABS=(1-(Fo/Fm))(1-Vj)，吸收光量子通量中電子傳遞光量子通量比率，或稱電子傳遞光量子產量（quantum yield of electron transport at t=0）

p) Phi_Do＝φ_Do＝1-φpo＝Fo/Fm，能量散失光量子產量（t＝0）

q) Phi_pav＝φpav＝φpo（Sm/t_Fm），平均光量子產量，t_Fm為達到Fm所需時間

r) ABS/RC＝Mo(1/Vj)(1/QY)：為單位反應中心的吸收光量子通量，這兒的反應中心僅指the active (QA to QA– reducing) centers（下同）。QY=TRo/ABS=Fv/Fm

s) TRo/RC＝Mo(1/Vj)：?jiǎn)挝环磻?yīng)中心初始（或稱最大）捕獲光量子通量（導致QA的還原，也即反應中心關閉比率B的增加）

t) ETo/RC＝Mo(1/Vj)（1-Vj）：?jiǎn)挝环磻?yīng)中心初始電子傳遞光量子通量

u) DIo/RC＝（ABS/RC）－（TRo/RC）：?jiǎn)挝环磻?yīng)中心能量散失

v) ABS/CS：?jiǎn)挝粯悠方孛娴奈展饬孔油浚?/span>CS stands for the excited cross-section of the tested sample（下同）。ABS/CSo＝Fo，ABS/CSm＝Fm，TRo/CSx＝QY(ABS/CSx)——單位截面捕獲能量或光量子通量

w) TRo/CSo＝QY.Fo；ETo/CSo＝φ_Eo.Fo ＝QY.(1-Vj).Fo

x) RC/CSx：反應中心密度，RC / CS0 (active RCs per excited cross-section)

y) PI_ABS＝(RC/ABS)(φpo/φ_Do)(ψo(hù)/Vj)：基于吸收光量子通量的“性能”指數或稱生存指數

z) PIcs＝(RC/CSx)(φpo/φ_Do)(ψo(hù)/Vj)：基于截面的“性能”指數或稱生存指數
