LCi-T 便攜式光合儀是最小巧、輕便的便攜式光合作用測定儀，用以測量植物葉片的光合速率、蒸騰速率、氣孔導度等與植物光合作用相關的參數。儀器應用IRGA（紅外氣體分析）原理，精密測量葉片表面CO₂濃度及水分的變化情況來考察葉片與植物光合作用相關的參數。特殊的設計可在高濕度、高塵埃環境使用。既可在研究中使用，又是很好的教學儀器。

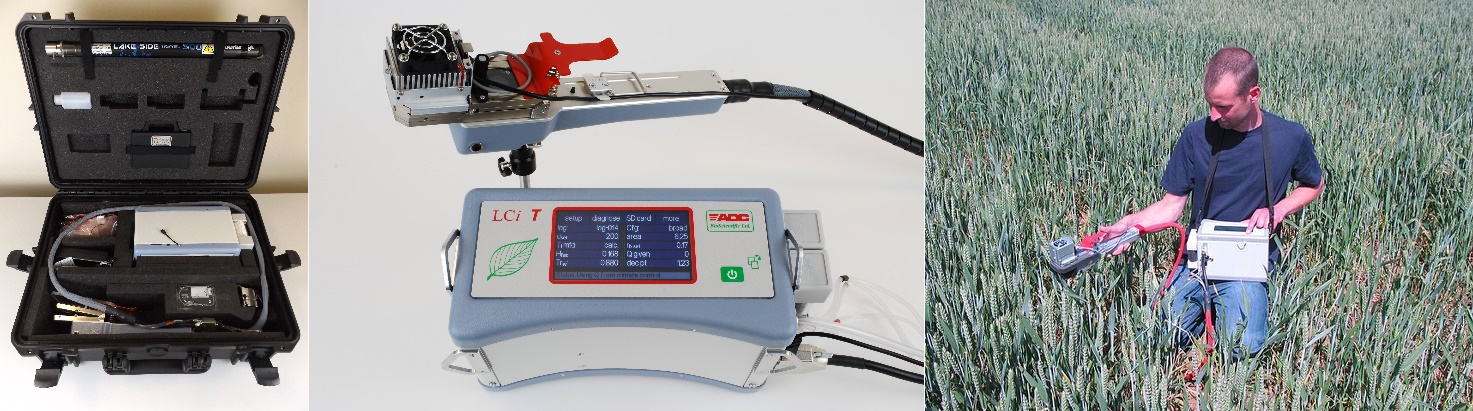

上圖左為全套光合儀主機配件及便攜箱等，上圖中為光合儀主機和手柄，上圖右為操作人員進行野外實驗



應用領域

• 植物光合生理研究
• 植物抗脅迫研究
• 碳源碳匯研究
• 植物對全球氣候變化的相應及其機理
• 作物新品種篩選



技術特點

• 配備手持式葉綠素?zé)晒鈨x，內置了所有通用葉綠素?zé)晒夥治鰧?shí)驗程序，包括兩套熒光淬滅分析程序、3套光響應曲線程序、OJIP-test等
• 彩色觸摸屏，根據環境光線自動調整亮度，既方便野外查看數據，又延長續航時間

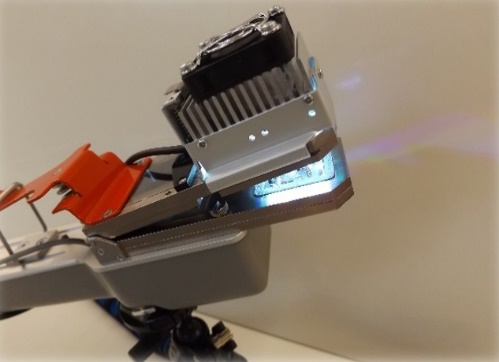

• 任選RGB（Red Green Blue）或白色光源之一作為標配
• 便攜式設計，體積輕巧，僅重2.4 Kg
• 微型IRGA置于測量手柄中，大大縮短CO₂測量的反應時間
• 可在惡劣環境下使用
• 可方便互換不同種類的葉室
• 葉室材料經精心選擇，以確保CO₂及水分的測量精度
• 數據存儲量大，采用即插即拔SD卡
• 操作簡單，維護方便，葉室所有區域都很容易清潔
• 采用低能耗技術，野外單電池持續工作時間可達10小時
• 內置GPS

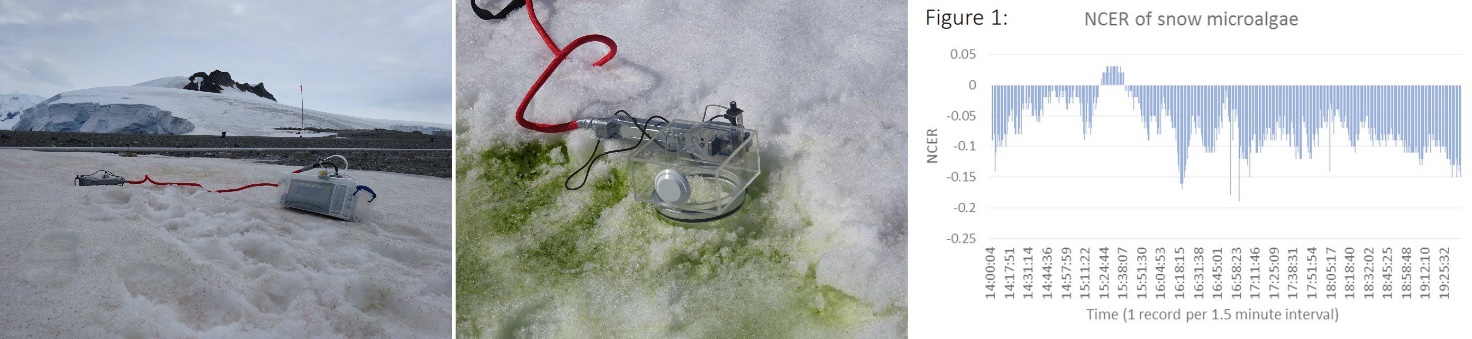

上圖為英國劍橋大學植物科學系M. Davey博士在南極洲對藻類光合作用研究時的工作圖片，因LC系列光合儀輕便小巧，堅固耐用，續航持久等特點被列為首選。



技術指標

• 測量參數：光合速率、蒸騰速率、胞間CO₂濃度、氣孔導度、葉片溫度、葉室溫度、光合有效輻射、氣壓、光響應曲線等
• 手持葉綠素?zé)晒鈨x（選配）

  1）測量參數包括F₀、Ft、Fm、Fm’、QY_Ln、QY_Dn、NPQ、Qp、Rfd、RAR、Area、M₀、Sm、PI、ABS/RC等50多個葉綠素?zé)晒鈪?shù)，及3種給光程序的光響應曲線、2種熒光淬滅曲線、OJIP曲線等

  2）高時間分辨率，可達10萬次每秒，自動繪出OJIP曲線并給出26個OJIP-test測量參數包括F₀、Fj、Fi、Fm、Fv、Vj、Vi、Fm/F₀、Fv/F₀、Fv/Fm、M₀、Area、Fix Area、Sm、Ss、N、Phi_P₀、Psi_₀、Phi_E₀、Phi-D₀、Phi_Pav、PI_Abs、ABS/RC、TR₀/RC、ET₀/RC、DI₀/RC等

• CO₂測量范圍：0-2000ppm
• CO₂測量分辨率：1ppm
• CO₂采用紅外分析系統，差分開路測量系統，自動置零，自動氣壓和溫度補償
• H₂O測量范圍：0-75 mbar
• H₂O測量分辨率：0.1mbar
• H₂O測量采用雙激光調諧快速響應水蒸氣傳感器
• PAR測量范圍：0-3000 μmol m^-2 s^-1
• 葉室溫度：-5 - 50℃   精度：±0.2℃
• 葉片溫度：-5 - 50℃
• 葉室中空氣流量：68 – 340 ml / min
• 空氣流量精度：全量程的±2%
• 預熱時間：20℃時5分鐘
• 數據存儲：SD卡，最大支持32GB擴展，可存儲16,000,000組典型數據
• 數據接口：mini-USB接口，RS232標準接口
• 圖形顯示：彩色WQVGA LCD觸摸屏，480 x 272像素，尺寸95 x 53.9 mm，對角線長109mm，可實時圖形顯示各測量參數
• 可選配便攜式光源：具有PLU控制單元，控光范圍0-2400 μmol m^-2 s^-1
• 可選配葉室

  1）寬葉葉室：長×寬為2.5×2.5cm，適用于闊葉及大多數葉片類型

  2）窄葉葉室：長×寬為5.8×1cm，適用寬度小于1cm的條形葉

  3）針葉葉室：長約69mm，直徑47mm，適用于簇狀針葉（白光光源）

  4）小型葉葉室：葉室直徑為16.5mm，測量面積2.16cm²

  5）土壤呼吸/小型植物室：測量測量土壤呼吸，或者高度低于55mm的整株草本植物光合作用，底面直徑為11cm

  6）多功能測量室：長×寬×高為15×15×7cm，分為上下兩部分，上部測量小型植物光合作用，下部分測量土壤呼吸

  7）果實測量室：上下兩部分組成，上部透明，下部為金屬，可測量果實最大直徑為11cm，最大高度為11.5cm

  8）冠層測量室：底面直徑12.7cm，高12.2cm，適用于地表冠層

  9）熒光儀聯用適配器：適用于連接多種葉綠素?zé)晒鈨x







上圖從左到右依次為針葉室、果實測量室、土壤呼吸室、多功能測量室、冠層室



• 供電系統：內置12V 2.8AH鉛酸電池，可持續工作10小時左右
• 操作環境：5到45℃
• 主機尺寸：240×125×140mm，2.4Kg
• 主機顯示參數：環境CO₂和水蒸汽；CO₂和水蒸汽變化；葉室和葉片的溫度；氣流速率；大氣壓；光合有效輻射；光合速率；胞間CO₂濃度；蒸騰速率；氣孔導度；電池狀態等



典型應用

 Leaf life span optimizes annual biomass production rather than plant photosynthetic capacity in an evergreen shrub, Marty C. et al. 2010, New Phytologist, 187(2): 407-416

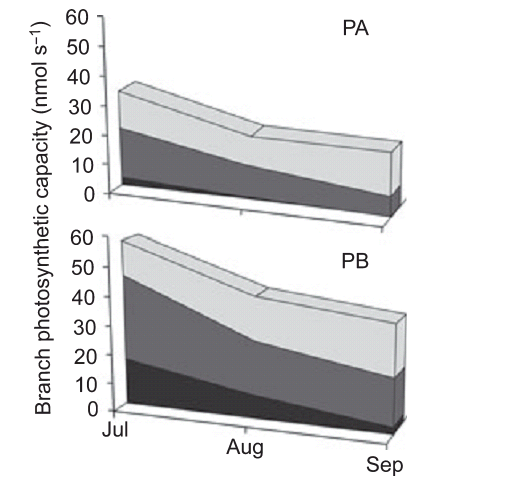

  本文研究了Rhododendron ferrugineum（高山玫瑰杜鵑，杜鵑屬模式種）凈光合能力與葉片壽命的關系，發現有更多較老葉片的種群其光合能力更強（圖中深色區域?yàn)橐荒耆~片和二年葉片）。

產地：英國



選配技術方案

• 與葉綠素?zé)晒鈨x組成光合作用與葉綠素?zé)晒鉁y(cè)量系統
• 與FluorCam聯用組成光合作用與葉綠素?zé)晒獬上駵y(cè)量系統
• 可選配高光譜成像實現從單葉片到復合冠層的光合作用時空變化研究
• 可選配O₂測量單元
• 可選配紅外熱成像單元以分析氣孔導度動態
• 可選配PSI智能LED光源
• 可選配FluorPen、SpectraPen、PlantPen等手持式植物（葉片）測量?jī)x器，全面分析植物葉片生理生態
• 可選配ECODRONE?無人機平臺搭載高光譜和紅外熱成像傳感器進行時空格局調查研究



參考文獻（僅列出部分代表性文獻）

1. Ahmad, I. Jabeen, N. Ziaf, J.M. Dole, M.A.S. Khan, M.A.. Bakhtavar (2017) . Macronutrient application affects morphological, physiological, and seed yield attributes of Calendula officinalis L. Canadian Journal of Plant Science, 2017, 97:906-916, https://doi.org/10.1139/cjps-2016-0301.

2. Elansary, H.O. Acta Physiol Plant (2017) . Green roof Petunia, Ageratum, and Mentha responses to water stress, seaweeds, and trinexapac-ethyl treatments J Acta Physiologiae Plantarum, 39,739: 145. doi:10.1007/s11738-017-2444-3.

3. Lee T.Y., et al. (2017) . Physiological responses of Populus sibirica to different irrigation regimes for reforestation in arid area. South African Journal of Botany, Volume 112, September 2017, Pages 329-335, ISSN0254-6299.

4. Magalhaes ID, Lyra GB, Souza JL, Teodora I, Cavalcante CA, Ferreira RA and Souza RC (2017). Physiology and Grain Yield of Common Beans under Evapotranspirated Water Reposition Levels. Irrigat Drainage Sys Eng 2017, 6:1 DOI: 10.4172/2168-9768.1000183.

5. Monteiro, M.V., Blanu?a, T., Verhoef, A., Richardson, M., Hadley, P., Cameron, R.W.F. (2017) . Functional green roofs: Importance of plant choice in maximising summertime environmental cooling and substrate insulation potential, Energy and Buildings, Available online 7 Feb 2017, http://dx.doi.org/10.1016/j.enbuild.2017.02.011.

6. Munjonji L., Ayisi K.K., Vandewalle B., Haesaert G., Boeckx P. Haesaert G. (2017). Yield Performance, Carbon Assimilation and Spectral Response of Triticale to Water Stress. Experimental Agriculture, Vol.52, Issue 1.

7. Munjonji L., Ayisi K.K., Vandewalle B., Haesaert G., Boeckx P. (2017) . Carbon Isotope Discrimination as a Surrogate of Grain Yield in Drought Stressed Triticale. In: Leal Filho

8. Pourghayoumia M. Bakhshi, D. Rahemi M., Kamgar-Haghighic A.A., Aalamid A. (2017) . The physiological responses of various pomegranate cultivars to drought stress and recovery in order to screen for drought tolerance” Scientia Horticulturae. Volume 217, 15 March 2017, Pages 164-172.

9. Sakhonwasse S., Tummachai K., Nimnoy, N. (2017). Influences of LED Light Intensity on Stomatal Behavior of Three Petunia Cultivars Grown in a Semi-closed System” Environmental Control Biology, 55 (2), 93-103.

10. Yasin, N.A., Khan, W.U., Ahmad, S.R. et al. (2017). Imperative roles of halotolerant plant growth-promoting rhizobacteria and kinetin in improving salt tolerance and growth of black gram (Phaseolus mungo). Environ Sci Pollut Res (2017) https://doi.org/10.1007/s11356-017-0761-0.

11. Chandry R., and Hoduck, K. (2018) . Phytoremediatino and Physiological Effects of Mixed Heavy Metals on Poplar Hybrids. IntechOpen https://cdn.intechopen.com/pdfs/60715.pdf.

12. Ouledali, A., Ennajh, M., Ferrandino, A., Khemira, H., Schubert, A., Secchi, F. (2018) . Influence of arbuscular mycorrhizal fungi inoculation on the control of stomata functioning by abscisic acid (ABA) in drought-stressed olive plants” South African Journal of Botany Vol. 121, March 2019, 152-158.

13. Tahjib-Ul-Arif, M., Siddiqui, M.N., Sohag, A.A.M. et al. J Plant Growth Regul (2018) . Salicylic Acid-Mediated Enhancement of Photosynthesis Attributes and Antioxidant Capacity. Contributes to Yield Improvement of Maize Plants Under Salt Stress”.

14. Qiu, K., Xie, Y., Xu, D. et al. Braz. J. Bot (2018) . Photosynthesis-related properties are affected by desertification reversal and associated with soil N and P availability”.

15. W., Belay S., Kalangu J., Menas W., Munishi P., Musiyiwa K. . Climate Change Adaptation in Africa. Climate Change Management. Springer, Cham.

16. Mujahid Ali1, Choudhary Muhammad Ayyub, Muhammad Amjad and Riaz Ahmad. (2019). Evaluation of thermo-tolerance potential in cucumber genotypes under heat stress. Pak. J. Agri. Sci., Vol. 56(1), 53-61; 2019 DOI: 10.21162/PAKJAS/19.7519
